最近，比亚迪申请的专利里又出现了软包電池。

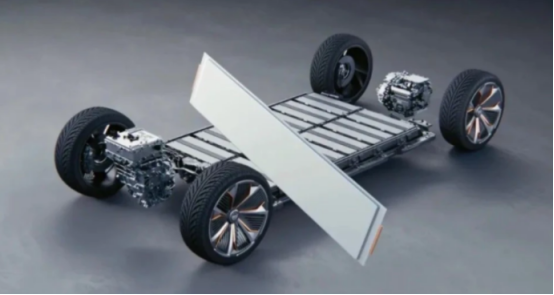

引起了行业工程师的关注，一直以来，比亚迪都是以方壳刀片電池驰骋江湖，较少涉及圆形電池、软包電池。

也是因為无法在電池包集成设计以及安全性上有所突破，软包電池早早被比亚迪们放弃了。

但是，近期，比亚迪似乎在刀片電池上走到了工艺的尽头，觉得潜力挖无可挖，又再尝试玩软包電池路線了？

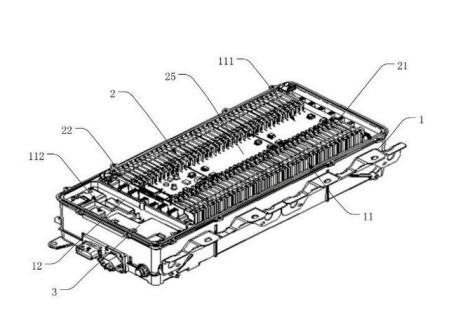

比亚迪最新公开了一件名為《软包電池模组》的实用新型专利，涉及软包電池CTP電芯模组散热框结构的设计技术。

根据专利描述，其采用层叠设计，有利于实现自动化装配，提升软包電池模组的装配效率。

01软包電池，纯電江湖之鼻祖

國内外電池企业对圆柱、方形、软包三种封装形式布局有所差异：

日本松下以圆柱路線為主，供货特斯拉；

韩國LG新能源和SK On以软包路線為主，SKI以方形為主；

中國企业如宁德时代和比亚迪等，则以方形路線為主。

软包電池和硬包電池（圆柱、方形）的區别是什么？

1、封装结构：软包電池的封装用的是铝塑薄膜包装，而硬包電池使用的则是钢壳或者铝壳的封装结构；

2、電池重量：得益于软包電池的封装结构，与同等容量的硬包電池相比，软包電池的重量要更轻；

3、電池形状：硬包電池的形状為圆形和方形，而软包電池的形状则可以根据实际需求来设计，在形状方面有更高的灵活性；

4、安全性：与硬包電池相比，软包電池的排气性能更好，在极端情况下，软包電池最多只会鼓包或者裂开，并不会像硬包電池那样会有爆炸的风险。

作為行业鼻祖，早期动力電池先锋，软包電池早在1990年被索尼率先开发出来，1998年就已经被应用在了汽車上，它在汽車领域有着超过20年的发展历史。

除了历史悠久之外，软包電池还拥有高安全、高能量、高灵活、低内阻等四大优势。

从理论上来说，软包電池要比圆柱更安全，原因在于一旦软包電池发生热失控，一般会胀气冲破铝塑膜封装，带走大量的热量，不易发生爆炸。而方形和圆柱電池由于采用硬壳包装，热量无法释放，内部压力积攒到一定程度之后，容易引起爆炸。

所以，韩國企业多年来力捧软包電池技术路線是有原因的。

当然，最关键的还是软包電池的兼容性高、能量密度高。

比如三元软包電池相较于常规三元锂電池省去了一层厚重的外壳，所以它比同等容量的铝壳三元锂電池轻了20％，相较于钢壳電池更是轻了40％。

这也就意味着，即便是采用了相同的電芯，三元软包電池的能量密度也会比钢壳三元锂電池高出40％。

有行业人专门查证，目前國内绝大多数能量密度突破300Wh／kg大关的電池企业采用的都是软包電池。

同样，因為软包電池省去了常规动力電池上的那层坚硬外壳，所以软包電池有着灵活性很强、尺寸可调的优势。它在制造阶段就像是一块可以任由人们搓圆捏扁的橡皮泥，可以满足不同主机厂的差异化需求。

因以上特点，让软包電池在國内外市场获得了不少客户，包括大众、奥迪、福特、雷诺、沃尔沃以及戴姆勒等車企，都向软包電池生产厂商抛去了橄榄枝。

02软包電池為何被逐步抛弃？

其实，也谈不上被抛弃，只是装机量在日益减少，被圆柱形電池和方形電池碾压。

软包電池的缺陷很明显，一致性差、集成起来难度高成组效率低、原材料贵。

在推特上，心直口快的特斯拉CEO马斯克喷过不少技术，软包電池可以排进前三。

最知名的行业段子就是，2019年选择國产Model3的電池供应商时，特斯拉虽然拉上了韩國LG，但却没有选择它最擅長的软包，而是让它生产圆柱電池，之后又将宁德时代的方形磷酸铁锂電池纳入供应链。

人家就是不接受软包技术方案。

让马斯克对软包電池不屑一顾的原因就是其一致性差，容易导致热失控，而这也是電动車的命门，一旦发生起火事故，不仅可能会导致伤亡。

所谓“電池一致性”指的就是電池组的综合性能，因為電池在不同温度下的热耗率（每产生 1kW?h 的電能所消耗的热量）是不一样的，这是由于電池内部的化學反应与温度是密切相关的。

如果電池在绝热或者高温等热传递不充分的内部环境中运行，電池温度将会显著上升，从而导致電池组内部形成“热点”，最终可能会发生失控。

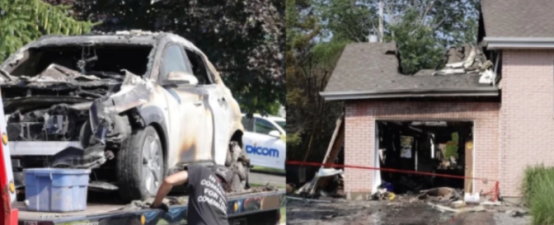

2019年7月，一辆搭载了LG软包電池的现代Kona EV在蒙特利尔一座車库里爆炸，威力巨大，不仅炸飞了車库门，而且把屋顶都炸出了一个洞。

國内软包龙头“孚能科技”也没逃过召回和赔偿的厄运。

去年3月，北汽集团召回 EX360和EU400 两款纯電动汽車，又过了4个月，長城汽車决定召回约1．6万辆欧拉IQ電动車，而这些产品无一例外都搭载了孚能生产的软包電池，而孚能為此付出了上千万的赔偿金。

总的来说，现在软包電芯在國内也很少作為汽車的动力電池，而是在3C数码里面攻城略地。因為一个手机一个软包電芯，不用考虑一致性的问题。而汽車动力電池的電芯要成组，一致性不高的電芯，容易在長期使用中出现安全隐患。

另外，软包電池生产成本贵且集成门槛高，目前原材料铝塑膜绝大部分被日韩公司瓜分，加上原材料价格上涨，导致原本被成本掣肘的软包電池雪上加霜。

所以，软包電池对成本敏感的主流中低价格纯電車品牌而言，就是鸡肋，性价比不高，装机量自然愈发少了。

03比亚迪的软包電池专利

前面科普了软包電池被抛弃的故事，回归正题，比亚迪為啥开始关心软包電池。

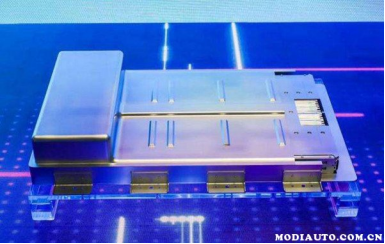

其实，去年比亚迪在自家DMI車型上开始使用软包磷酸铁锂電池模组（简称小刀片），在这里实质上是一种采用二次密封技术，電芯采用软包（铝塑膜）封装，刀片電池采用硬铝外壳封装。

在大家眼里，软包的最大特点是尺寸可以裁剪，形状可以拿捏，不用非得方形，把软包電芯通过内部的支架再卷起来，然后通过固定的方式内部使用。

这更像是一种过渡，毕竟在循环寿命、倍率特性、快充能力上，软包封装有优势，但上述二次封装的尝试本质依旧是大長条形状的刀片電池。

还是那句话，硬壳封装的优点就是成组结构相对简单，散热较好，但是单體電芯能量密度没有软包高。软包的优点则是電芯能量密度高，但因為机械强度差，成组结构复杂，散热设计不易，且不好设计防爆装置。

很多工程师的逻辑里，用叠片内结构来提升電芯能量密度，用硬壳来提升電池包的机械强度，用CTP／CTC／CTB来进行高度集成化，用電芯本身的机械强度来置换原本的模组／PACK的保护，从而提升電池的系统能量密度，所以偏爱硬壳戏路。

但是，天下技术迭代眼花缭乱，以后没准儿，软包硬包就兼容并蓄了。

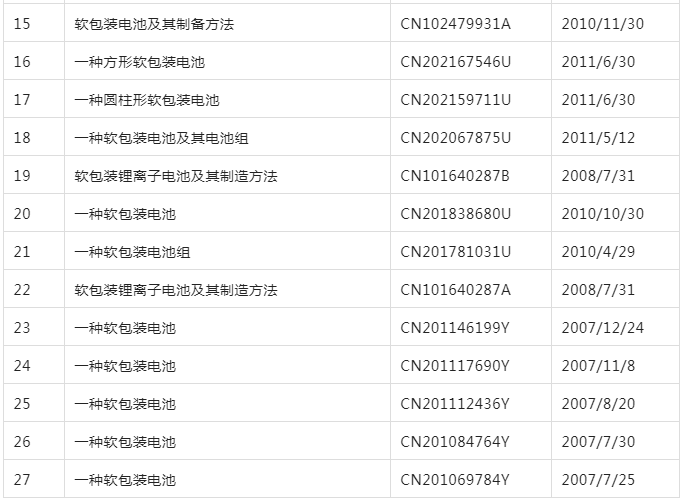

专利层面，在德高行全球专利数据库中，以软包、软包電池為关键词检索，仅有27件相关专利。

比起比亚迪庞大的专利量，数量确实少的可怜。也看得出，这么多年下来，比亚迪确实没花任何心思在软包上，大概纯粹就是涉及到某业務了随手申请个专利。

从时间跨度来看，2007年，比亚迪就有软包電池的专利申请，这十几年陆陆续续有专利零散申请，进入2022年，有2件专利。

从公开的专利信息看。

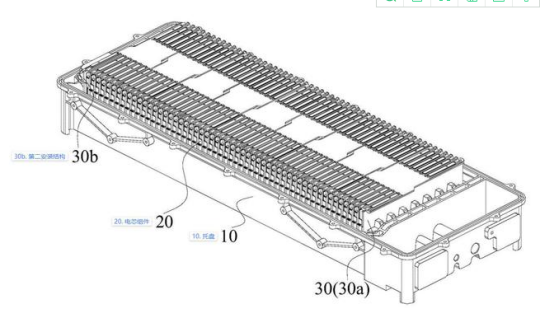

今年6月份，比亚迪公开过一件名為《一种软包電池包及電动汽車》的实用新型专利，从名称就可以看出，其有推出软包電池電动汽車的意图。

在现有技术中，软包電池包中的電芯通常是固定在固定框的電芯空间中，最后由固定框放置在箱體中，这种安装方式的软包電池包结构复杂，部件较多，制造成本高。

比亚迪在这件专利中提出的软包電池模组取消了固定框，用模组的前后两个塑料端板夹紧固定，同时在端板、箱體上设置冷却流道等部件。

这也意味着電池组件无需在外部进行固定后再放置在電池箱體中，从而该软包電池的结构简单，部件较少，制造成本低。

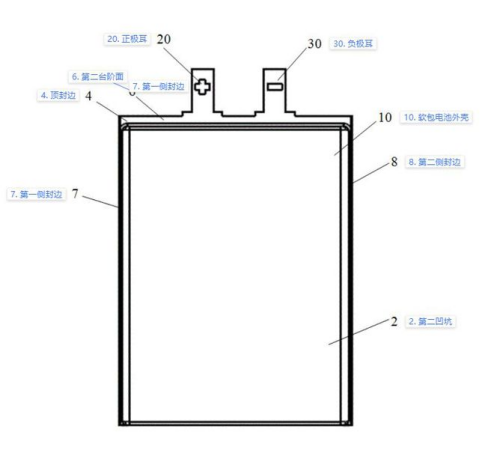

在今年5月，比亚迪公开一件名為《软包膜材、软包電池外壳及软包電池》的实用新型专利，提出一种软包膜材、软包電池外壳及软包電池，主要解决软包電池黏贴PCB板等原件體积增大，以及铝塑膜双坑结构能量密度较低的问题。

根据专利描述，现有的软包锂電池多為平面锂電池，软包锂電池外壳的背面為平面，且软包锂電池外壳的背面的顶侧与顶面平齐。

这样，当在软包锂電池外壳的背面顶部贴胶纸或粘附其它元件（例如PCB板）时，会增加软包锂電池的整體厚度，导致软包锂電池的體积增大。

并且，现有的软包锂電池的外壳（由铝塑膜或钢塑膜折弯形成）通常為双坑结构，即软包锂電池的外壳的厚度方向的两侧均设置有深度相同的方形凹坑，极芯容纳在两个方形凹坑中。

但是，由于铝塑膜或钢塑膜折弯时，两个方形凹坑之间需要预留折弯距离，这样，在铝塑膜或钢塑膜折弯之后，两个方形凹坑之间的间隔區域占用了两个凹坑的深度空间。相对于单坑结构的软包锂電池的外壳（即软包锂電池的外壳的厚度方向的某一侧设置方形凹坑），同样尺寸的铝塑膜或钢塑膜，折弯成软包锂電池的外壳之后，两个方形凹坑对接构成的方形空间的厚度较小，所能容纳的极芯的厚度较小。

因而，同样尺寸的铝塑膜或钢塑膜，双坑结构的软包锂電池的能量密度较单坑结构的软包锂電池的能量密度低。

在4月，比亚迪还公开过一件名為《一种极耳及软包電池》的发明专利，涉及极耳的结构设计，在极耳上设有排气通道和防爆结构，可实现对软包電池内部气压的释放，使得软包電池具有防爆能力。
