锂電池圆柱型号大全

一、什么是圆柱锂電池？

1、圆柱形電池的定义

圆柱形锂電池分為磷酸铁锂、钴酸锂、锰酸锂、钴锰混合、三元材料不同體系，外壳分為钢壳和聚合物两种，不同材料體系電池有不同的优点。目前，圆柱主要以钢壳圆柱磷酸铁锂電池為主，这种電池的表现為容量高、输出電压高、良好的充放電循环性能、输出電压稳定、能大電流放電、電化學性能稳定、使用安全、工作温度范围宽、对环境友好，广泛应用于太阳能灯具、草坪灯具、后备能源、電动工具、玩具模型上。

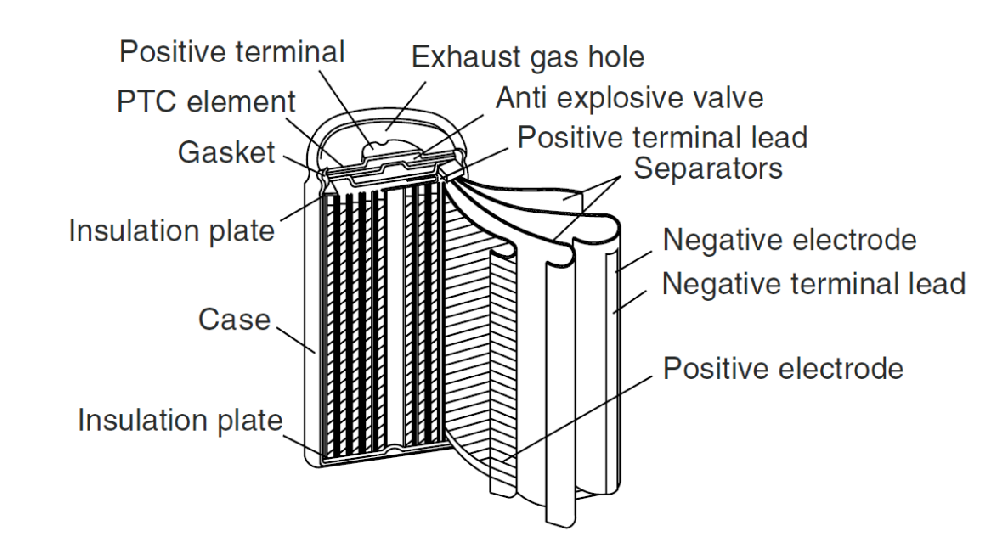

2、圆柱形電池结构

一个典型的圆柱形電池的结构包括：外壳、盖帽、正极、负极、隔膜、電解液、PTC元件、垫圈、安全阀等。一般電池外壳為電池的负极，盖帽為電池的正极，電池外壳采用镀镍钢板。

3、圆柱形锂電池的优点

与软包和方形锂電池相比，圆柱型锂電池的发展时间最長，标准化程度较高、工艺较為成熟、良品率高和成本低。

· 生产工艺成熟、PACK成本较低、電池产品良率较高、散热性能好

· 圆柱形電池已形成一系列國际上统一的标准规格和型号，工艺成熟，适合大批量连续化生产。

· 圆柱體的比表面积大，散热效果好。

· 圆柱形電池一般為密封蓄電池，使用过程中不存在维护问题。

· 電池外壳耐压高，使用过程中不会出现如方形、软包装電池膨胀等现象。

4、圆柱形電池正极材料

目前来说，主流的商业化圆柱形電池正极材料主要有钴酸锂(LiCoO2)、锰酸锂(LiMn2O4)、三元（NMC）、磷酸铁锂(LiFePO4)等，不同材料體系電池有不同的特点，对比如下：

5、圆柱形電池负极材料

圆柱形電池负极材料大概分為六种：碳负极材料、合金类负极材料、锡基负极材料、含锂过渡金属氮化物负极材料、纳米级材料、纳米负极材料。

· 碳纳米级材料负极材料：目前已经实际用于锂离子電池的负极材料基本上都是碳素材料，如人工石墨、天然石墨、中间相碳微球、石油焦、碳纤维、热解树脂碳等。

· 合金类负极材料：包括锡基合金、硅基合金、锗基合金、铝基合金、锑基合金、镁基合金和其它合金，目前也没有商业化产品。

· 锡基负极材料：锡基负极材料可分為锡的氧化物和锡基复合氧化物两种。氧化物是指各种价态金属锡的氧化物。目前没有商业化产品。

· 含锂过渡金属氮化物负极材料，目前也没有商业化产品。

· 纳米级材料：纳米碳管、纳米合金材料。

· 纳米负极材料：纳米氧化物材料

二、圆柱锂電池電芯

1、圆柱形锂离子電芯品牌

圆柱型锂電池在日本、韩國锂電池企业中较為流行，中國國内也有相当规模的企业生产圆柱型锂電池。最早的圆柱形锂電池是由日本SONY公司于1992年发明。

知名圆柱形锂离子電芯品牌：索尼、松下、三洋、三星、LG、万向A123、比克、力神等。

2、圆柱形锂离子電芯种类

圆柱型锂离子電芯通常用五位数字表示，从左边数起，第一、二位数字是指電池直径，第三、四位数字是指電池高度，第五位数字表示圆形。圆柱型锂電池有诸多型号，比较常见的有10400、14500、16340、18650、21700、26650、32650等。

①10440電池

10440電池是一种直径為10mm、高度為44mm的锂電池，与我们常称為“7号電池”的大小一样，这种電池容量一般很小，只有几百mAh，主要应用在迷你電子产品。例如手電筒、迷你音响、扩音器等。

②14500電池

14500電池是一种直径為14mm、高度為50mm的锂電池，这种電池一般是3.7V或者3.2V，标称容量比较小，比10440電池大一点，一般是1600mAh，放電性能优越，应用领域最主要是消费電子类，例如无線音响、電动玩具、数码相机等。

③16340電池

16340電池是一种直径為16mm、高度為34mm的锂電池，这种電池由于尺高度矮一点，而且容量也不是很小，因此在强光手電筒、LED手電筒、头灯、激光灯、照明灯具等经常出现。

④18650電池

18650電池是一种直径為18mm、高度為65mm的锂電池，它最大的特点是拥有非常高的能量密度，几乎达到170瓦时/千克，因此这种電池是性价比较好的電池，我们平时经常看见的多数是这种電池，因為它是比较成熟的锂電池，各方面系统质量稳定性较好，广泛适用于10千瓦时左右的電池容量场合，例如在、在手机、筆记本電脑等小型電器上。

⑤21700電池

21700電池是一种直径為21mm、高度為70mm的锂電池，因為它的體积增大，空间利用率变大,電芯单體以及系统能量密度可得到提升，它的體积能量密度遠高于18650型電池，广泛用于数码，電动車、平衡車、太阳能能锂電池路灯、LED灯、電动工具等。

⑥ 26650電池

26650電池是一种直径為26mm、高度為65mm的锂電池，标称電压3.2V、标称容量3200mAh，这种電池用拥有优秀的容量及高一致性等特点，已逐步成為代替18650電池趋势，在动力電池方面很多产品也将逐步青睐于此。

⑦ 32650電池

32650電池是一种直径為32mm、高度為65mm的锂電池，这种電池持续放電能力很强，因此比较适用于電动玩具、后备電源、ups電池、风能发電系统、风光互补发電系统。

三、圆柱锂電池市场发展

圆柱形锂离子電池技术进步主要来自关键電池材料创新研究与应用进展，通过新材料的开发进一步提高電池性能，提高质量，降低成本，改善安全性。為满足下游应用对電池比能量提升的要求，一方面通过采用高比容量的材料，另一方面可通过提高充電電压，采用高電压材料。

圆柱形锂离子電池从14500发展到特斯拉21700電池，在近中期的发展中，在优化现有體系锂离子动力電池技术满足新能源汽車规模化发展需求的同时，以开发新型锂离子动力電池為重点，提升其安全性、一致性和寿命等关键技术，同步开展新體系动力電池的前瞻性研发。

為了圆柱形锂离子電池的中遠期发展，在持续优化提升新型锂离子动力電池的同时，重点研发新體系动力電池，显著提升比能量，大幅降低成本，实现新體系动力電池实用化和规模化应用。

四、圆柱锂電池和方形锂電池对比

1.電池形状：方形尺寸大小可以任意设计，而圆柱電池不能比。

2.倍率特性：圆柱電池焊接多极耳的工艺限制，倍率特性稍差于方形多极耳電池。

3.放電平台：采用相同的正负极材料和電解液的锂電池，从理论上来讲，放電平台应该是一致，但方形锂電池内放電平台稍微高一点。

4.产品质量：圆柱電池的制造工艺较為成熟，极片有二次分切缺陷机率低，且卷绕工艺的成熟度和自动化程度都比较高，迭片工艺目前还是采用半手工方式，这对于電池质量有不利影响。

5.极耳焊接：圆柱電池极耳较方形锂電池更易焊接；方形锂電池易产生虚焊影响電池质量。

6.PACK成组：圆柱電池有更易用特点，所以PACK技术简单，散热效果好；方形锂電池PACK时要解决好散热的问题。

7.结构特点：方形锂電池边角处化學活性较差，長期使用電池能量密度易衰减，续航时间较短。

五、圆柱锂電池和软包锂電池对比

1.软包電池安全性能较好，软包電池在结构上采用铝塑膜包装，发生安全问题时，软包電池一般会鼓气裂开，而不像钢壳或铝壳電芯那样发生爆炸;在安全性能上优于圆柱形锂電池。

2.软包電池重量相对轻，软包電池重量较同等容量的钢壳锂電池轻40%，较圆柱形铝壳锂電池轻20%;内阻小，软包電池的内阻较锂電池小，可以极大的降低電池的自耗電;

3.软包電池循环性能好，软包電池的循环寿命更長，100次循环衰减比圆柱形铝壳電池少4%～7%;

4.软包電池设计比较灵活，外形可变任意形状，可以更薄，可根据客户的需求定制，开发新的電芯型号。而圆柱形锂電池不具备这个条件。

5.软包電池相比于圆柱形锂電池的不足之处為一致性较差，成本较高，容易发生漏液。成本高可通过规模化生产解决，漏液则可以通过提升铝塑膜质量来解决。
